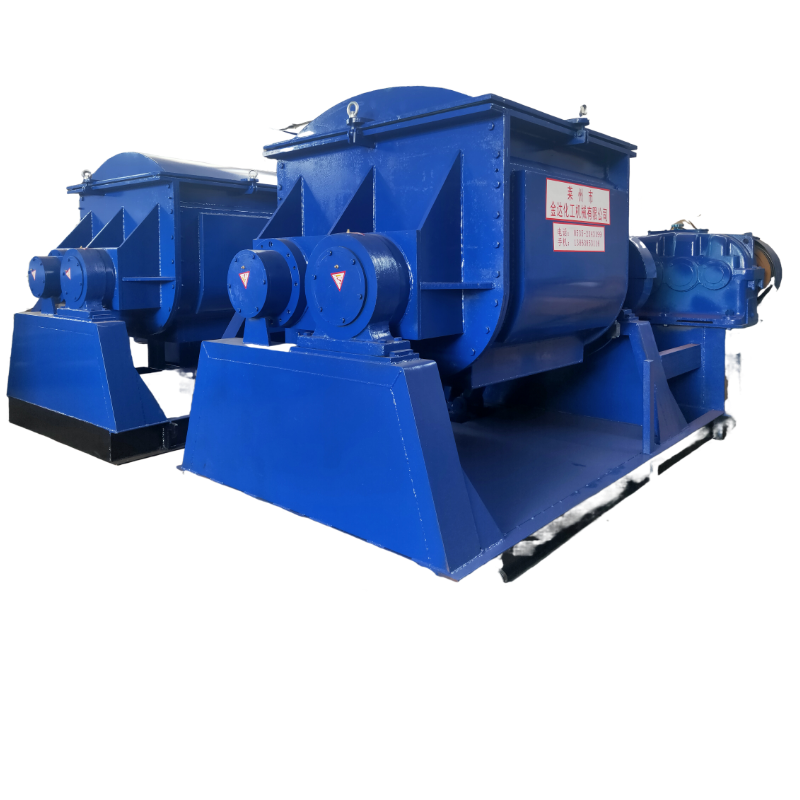

操作重型捏合机处理不同物料（橡胶、PVC 树脂、环氧树脂）时，有哪些关键技巧？
橡胶塑炼 / 混炼：橡胶硬度高、弹性大，需重点控制温度与转速。技巧：投料时先投入大块橡胶，启动搅拌（5-10r/min），待橡胶破碎成小块后（约 5-10 分钟），再加入炭黑、硫化剂等助剂，避免助剂过早加入导致分散不均；温度控制采用 “阶梯升温”，初始 80℃（软化橡胶），逐步升至 100-120℃（促进助剂分散），避免超过 130℃（防止橡胶老化）；搅拌过程中可暂停 1-2 次，打开加压盖检查物料状态（若出现 “抱轴” 现象，可加入少量增塑剂缓解），混炼完成后，通过翻缸卸料，卸料时需用工具辅助刮净捏合腔内壁残留物料，避免下次生产污染。
PVC 树脂混合：PVC 树脂易吸潮、高温易分解（超过 190℃会释放氯化氢），需精准控温与防潮。技巧：投料前确保 PVC 树脂充分干燥（含水率≤0.3%），投料顺序为 “树脂→稳定剂→增塑剂→填充剂”，增塑剂需缓慢滴加（通过滴液装置，滴加速度 5-10L/min），避免局部树脂因吸收过多增塑剂结块；温度设定 150-180℃，升温速率 5℃/min，同时开启捏合腔排气阀（排出树脂受热释放的微量水分与挥发物）；搅拌转速 10-15r/min，混合过程中通过取样口检测物料黏度（用黏度计测量，达到 10⁵-10⁶cP 时停止），卸料后需立即清理捏合腔（用高温布擦拭，避免残留 PVC 冷却后结块，影响下次使用）。
环氧树脂混合：环氧树脂黏度高、需与固化剂精准配比，且混合过程易放热。技巧：采用 “低温混合”，温度设定 50-80℃（避免高温导致环氧树脂提前固化），夹套可通冷却水（若混合放热明显，通过冷却水控制温度不超过 100℃）；搅拌转速 8-12r/min，双桨叶选择 Σ 型（分散效果更好，适合高黏度液体混合）；固化剂需在环氧树脂搅拌均匀后加入，加入后搅拌时间控制在 5-10 分钟（避免搅拌过久导致固化反应提前），且配比误差需≤±0.5%（用电子秤精准计量）；混合完成后，采用底部卸料阀卸料（避免翻缸导致物料残留），卸料后用溶剂（如丙酮）清洗捏合腔与桨叶，防止残留环氧树脂固化结块。
