下出料捏合机结构组成

发布日期:2018-06-15 00:00:00 作者:www.jindahuaji.cn 点击:

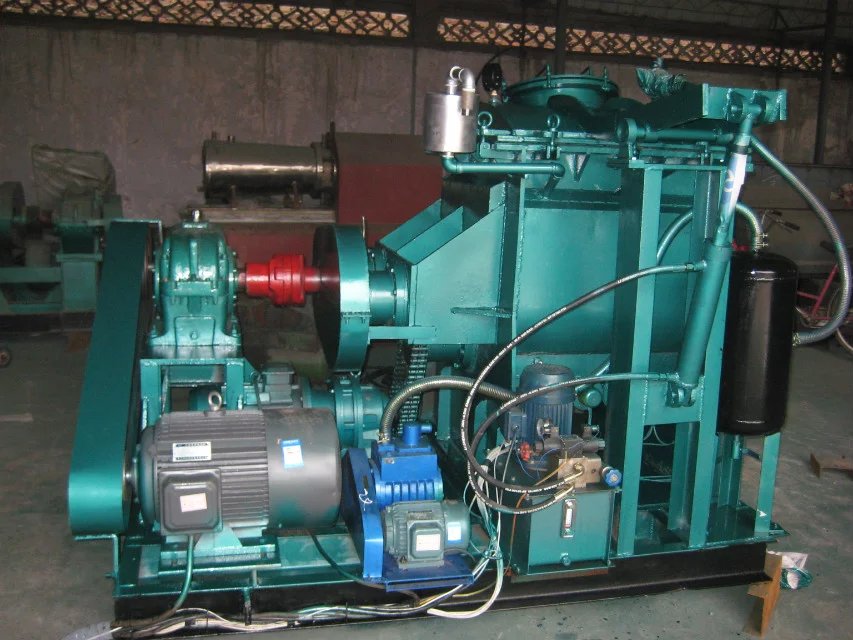

下出料捏合机

    下出料捏合机主要由捏合部分、机座部分、液压系统、传动系统、真空系统和电控系统等六大部分组成。捏合部分由缸体、浆轴、墙板、缸盖等组成。液压系统由一台液压站来操纵两只小油缸和两个大油缸,来完成启闭大盖、翻动搅拌缸功能,系统设计压力为7.0Mpa。

    电控系统有手动、自动电控系统,由用户任意选择和要求,操作方便、可靠。 传动系统由电机、减速机和齿轮组成、根据捏合机型号配套电机。在传动过程中,可由电机同步转速,经弹性联轴器至减速机后,由输出装置传动快浆,使其达到规定的转速,也可由变频器进行调速。

    液压系统由一台液压站来操纵油缸,来完成翻动搅拌缸功能;电控系统有手动、自动电控系统,由用户任意选择和要求,操作方便、可靠。传动系统由电机、减速机和齿轮组成、根据捏合机型号配套电机。在传动过程中,可由电机同步转速,经弹性联轴器至减速机后,由输出装置传动快浆,使其达到规定的转速,也可由变频器进行调速。

    由动环和静环所组成的摩擦副是机械密封最重要的元件。动环与静环的硬度各不相同。目前,动、静环的材料可供选择的有:碳化硅、不锈钢堆焊硬质合金、氧化铝陶瓷、氧化铝四氟L垫、填充聚四氟乙烯、浸溃酚醛石墨、浸溃呋喃石墨等。选择材料时应结合我们行业的特点,精制棉在简易型捏合机中进行碱化、醚化反应时由于震动较大,加之设备的装配安装等多方面原因,因此在静环的选择上不宜选用碳化硅、陶瓷等硬度高,但刚性差的材料。

    由于运转中,拌浆的跳动引起轴的受力不匀,极易使静环断裂,尤其是变速箱对面一侧机械密封的静环,由于离传动动力点较远,更易断裂。实践证明,静环采用不锈钢堆焊硬质合金,动环采用碳化硅或其它耐磨、抗腐的柔性材料,在真空度达650~700mmHg或压力在0.5~0.6MPa的情况下,设备运转半年之久,均无发现其它异常。
